Description

Caractéristiques techniques gaine rectangulaire sur mesure

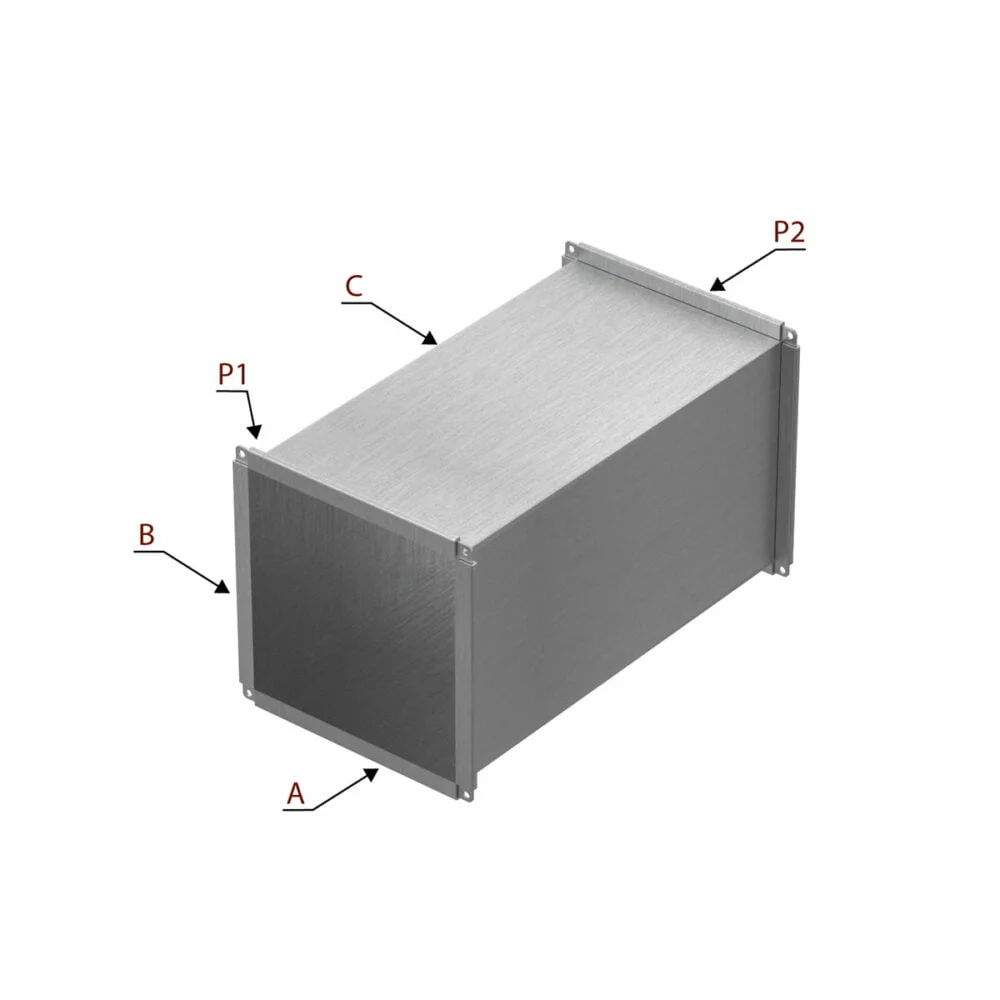

La gaine rectangulaire est fabriquée sur mesure selon vos dimensions spécifiques. Pour sa réalisation, elle peut être conçue en acier galvanisé, en acier noir, en acier inoxydable ou aluminium. Il est important de nous fournir avec précision les différentes mesures nécessaires à sa fabrication.

Matières :

• Acier Galva Z 275
• Acier Inox 304L, 316L
• Aluminium Anodisé
• Acier Noir S235, JRG2

Les gaines rectangulaires fabriquées en tôle galvanisée et inox, et sont résistantes aux acides, Elles sont disponibles dans des dimensions allant de 100 x 100 mm à 2000 x 2000 mm avec des tailles supérieures disponibles sur commande. Les gaines rectangulaires sont équipées de cadres en tôle sur leurs extrémités et sont renforcées par une ondulation transversale de la tôle.

Selon les dimensions, elles sont également renforcées par des raidisseurs galvanisés. Afin d’homogénéiser la production, le transport et l’assistance au montage, Les gaines standard sont fabriquées en tronçons de longueurs suivantes :

L = 500 mm, L = 750 mm, L = 1000 mm, L = 1250 mm et L = 1500 mm



La fabrication des gaines et pièces moulées rectangulaires repose sur l’assemblage de tôles superposées, réalisées par
soudage ou rivetage des éléments. Ces gaines et pièces sont conçues pour des pressions faibles et moyennes.
Les écarts et les épaisseurs des tôles sont déterminés en fonction des éléments suivants : -Côté supérieure de conduit droit-Côté supérieure de la section de raccordement de pièce moulée
Le tableau suivant présente les écarts admissibles et les épaisseurs minimales des tôles pour des côtes données:



Coté supérieur [mm]	Epaisseur de tôle [mm]
Inférieur 350	0,6
360-700	0,8
Supérieur 700	1
